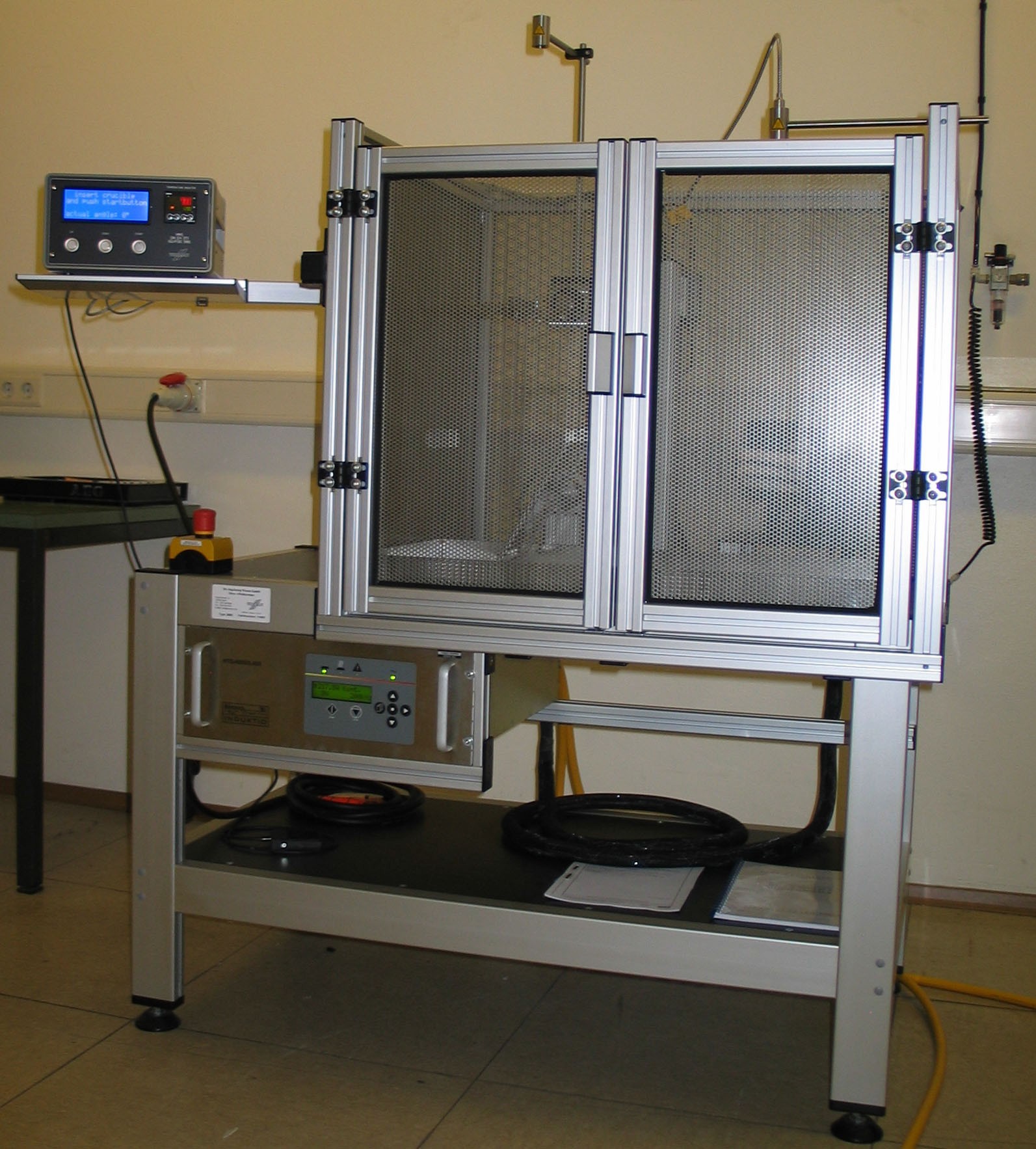

Прибор для оценки стойкости к выплеску расплавленного металла MMS DIN EN 9185
by
Прибор для оценки стойкости к выплеску расплавленного металла MMS DIN EN 9185
0.00€
Прибор для оценки стойкости к выплеску расплавленного металла MMS DIN EN 9185. Небольшое количество расплавленного металла разливают на испытуемый образец.
Основные индустрии использования:
Строительные материалыСтандарты, относящиеся к данному стандарту:
DIN EN 9185Прибор для оценки стойкости к выплеску расплавленного металла MMS DIN EN 9185.
Прибор для оценки стойкости к выплеску расплавленного металла MMS DIN EN 9185. Сущность метода заключается в том, что небольшое количество расплавленного металла разливают на испытуемый образец, закрепленный под углом к горизонтали на небольшой крепежной раме. Повреждение оценивают после разлива металла путем осмотра наружного покрытия из поливинилхлорида (ПВХ), помещенного непосредственно под испытуемым образцом. Также отмечают любое прилипание металла к поверхности испытуемого образца. В зависимости от результата испытание повторяют, используя большое или меньшее количество металла, до тех пор, пока не будет найдено минимальное количество металла, вызывающее повреждение слоя, имитирующего кожу. Металл расплавляется в тигле вследствие воздействия системы из индукционной катушки и высокочастотного генератора. Высококачественный двухцветовой пирометр с оптоволоконной системой применяется в качестве датчика для управления температурой и для определения температуры разливки. При помощи регулятора температуры обеспечивается регулировка температуры в диапазоне от 700°C до 1800°C. Скорость и угол опрокидывания разливочного устройство регулируются шаговым двигателем. Питание контроллера прибора осуществляется при помощи кабеля питания типа 5×16 A 6h CEE, подключаемого к сети электропитания ~400 В (3-фазная) при помощи стандартной вилки. Система охлаждения работает за счет непрерывного потока воды, подаваемого и отводимого через вводной и выводной патрубки соответственно.
Состав прибора:
- Испытательный прибор с подставкой.
- Высококачественный двухцветовой пирометр с оптоволоконной системой.
- Генератор напряжения высокой частоты.
- Индукционная катушка.
- Тигель.
- Контроллер с возможностью регулировки температуры.
- Разливная установка с электроприводом.
- Держатель для тигля.
- Крепежная рама.
- Весы.
- Поддон с песком.
Технические характеристики:
| № п.п | Наименование показателя | Требуемое значение |
| 1 | Установка для оценки стойкости материалов к выплеску расплавленного металла ГОСТ Р ИСО 9185-2007 п.п. 4.7 | Количество закупаемого товара – 1 шт. |
| 2 | Исполнение | Напольное.
|
| 3 | Питание прибора | 3P + E + PE |
| 4 | Линейное напряжение, В | 380 ± 10% |
| 5 | Фазное напряжение, В | 220 ± 10% |
| 6 | Частота питающей сети, Гц | 50 |
| 7 | Мощность, не более, Вт | 10000 |
| 8 | Система защиты от короткого замыкания | Наличие |
| 9 | Система защиты от утечки тока на PE | Наличие |
| 10 | Рама прибора | На базе конструкционного алюминиевого профиля.
Момент инерции сечения основного профиля рамы не менее 15 см4 по осям симметрии |
| 11 | Защитное жаропрочное стекло | Наличие |
| 12 | Защитное армированное стекло | Наличие |
| 13 | Система блокировки разлива расплава при открытой зоне проведения испытания | Наличие |
| 14 | Температурные режимы расплава металла, °C | 700-1800 |
| 15 | Нагреватель | Встроенный |
| 16 | Метод нагрева металла | Индукционный |
| 17 | Пиковая мощность нагревателя, не менее | 5000 Вт |
| 18 | Модуль управления мощностью нагревателя | Наличие |
| 19 | Система охлаждения активной части нагревателя | Водная |
| 20 | Устройство разлива металла | Моторизированное |
| 21 | Устройство подбора высоты розлива расплава | Наличие |
| 22 | Минимальная высота разлива расплава, мм | 150 |
| 23 | Максимальная высота разлива расплава, мм | 650 |
| 24 | Панель управления | Сенсорный экран размером 220х132 мм (видимая область) |
| 25 | Разрешение экрана, пиксель | 800х480 |
| 26 | Программа управления | Встроенная
Русифицированная Аттестованная |
| 27 | Метод измерения температуры расплава | Бесконтактный пирометрический |
| 28 | Оптическое разрешение датчика температуры расплава (ДТР) | 40:1 |
| 29 | Дискретность ДТР | 0,1°С |
| 30 | Точность ДТР | Tизм·0,01 + 1 °С |
| 31 | Повторяемость ДТР | Tизм·0,005 + 1 °С |
| 32 | Спектральный диапазон ДТР | 0,7-1,1 мкм |
| 33 | Время экспозиции ДТР (95%), не менее | 5 мс |
| 34 | Комплектность поставки | — установка для оценки стойкости
— руководство по эксплуатации — паспорт — методика аттестации — протокол первичной аттестации — паспорт пирометра с отметкой о первичной поверке — тигель – 2 шт. — защитные перчатки — защитный фартук — защитные очки — щипцы для тиглей |
| 35 | Объем тигля №1, мл | 500 |
| 36 | Объем тигля №2, мл | 700 |
| Габаритные размеры, мм ВШГ (не более) | 2450х1800х900 |
 |
 |
