Прибор для определения пригодности к пайке LPL DIN 32506
0.00€
Прибор для определения пригодности к пайке LPL DIN 32506 WAZAU. Прибор для определения пригодности к пайке согласно стандартной методике испытаний DIN 32506
Стандарты, относящиеся к данному стандарту:
DIN 32506Прибор для определения пригодности к пайке LPL
Сфера применения: Прибор предназначен для проведения испытаний для определения пригодности к пайке согласно стандартной методике испытаний DIN 32506.
Принцип действия: Прибор оснащен подъемным блоком, обеспечивающим погружение и извлечение образца со скоростью от 0 до 45 мм/с. Максимальная высота подъемного блока составляет около 25 см. Длительность погружения регулируется кварцевым таймером в диапазоне от 0 до 10 с. Прибор состоит из подъемного блока и блока управления. В приборе может использоваться стальная ванна для расплава припоя типоразмера T 05 либо T 06, вставляемая в соответствующие фиксаторы измерительно-контрольного механизма. Подъемный блок может перемещаться между двумя ванными с расплавами припоя.

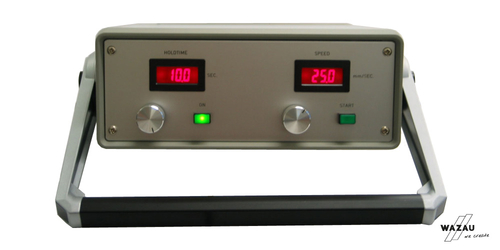

Скорость погружения и длительность нахождения образца в погруженном состоянии регулируются при помощи соответствующих потенциометров и отображаются на соответствующих ЖК-иникаторах. Температура в ваннах для расплава припоя регулируется в диапазоне от Токр.ср. до 450 °C при помощи
ПИД-регулятора. Питание контроллера прибора осуществляется при помощи кабеля питания стандарта IEC-320, подключаемого к сети электропитания ~230 В, 50/60 Гц.
Ванна для расплава припоя T 05
внутренние размеры:
Ширина: 86 мм, Глубина: 90 мм, Высота ванны 68/20 мм, Масса припоя: 2850 г.
Ванна для расплава припоя T 06
внутренние размеры:
Ширина: 120 мм, Глубина: 60 мм, Высота ванны 80 мм, Масса припоя: 4800 г.
Состав основного прибора:
Подъемный блок и блок управления.
Состав ванны для расплава припоя:
- Ванна для расплава припоя (T 05 и T 05) (T 05 и T 06) (T 06 и T 06).
- Пластина основания.
- Тренога с подставкой.
- Термопара.
- Управление температурой по алгоритмам фаззи-логики с самоадаптацией.
Технические характеристики
- Требования к сети электропитания: ~230 В, 50/60 Гц,
- Потребляемая мощность: около 500/1000 В∙А
- Масса: около 10 кг.
