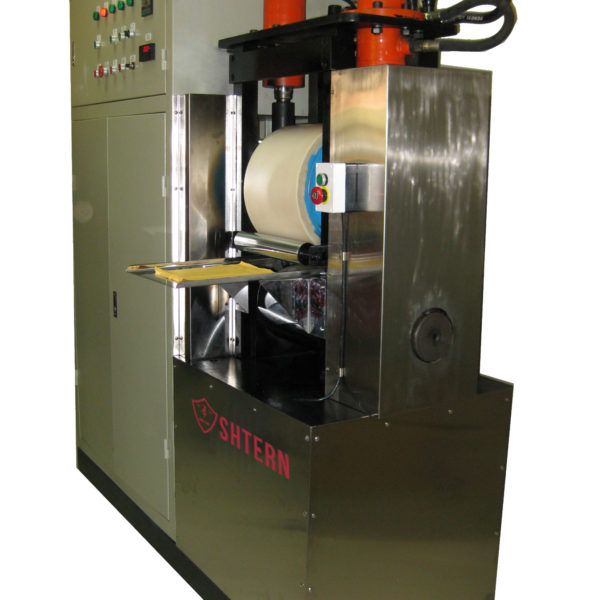

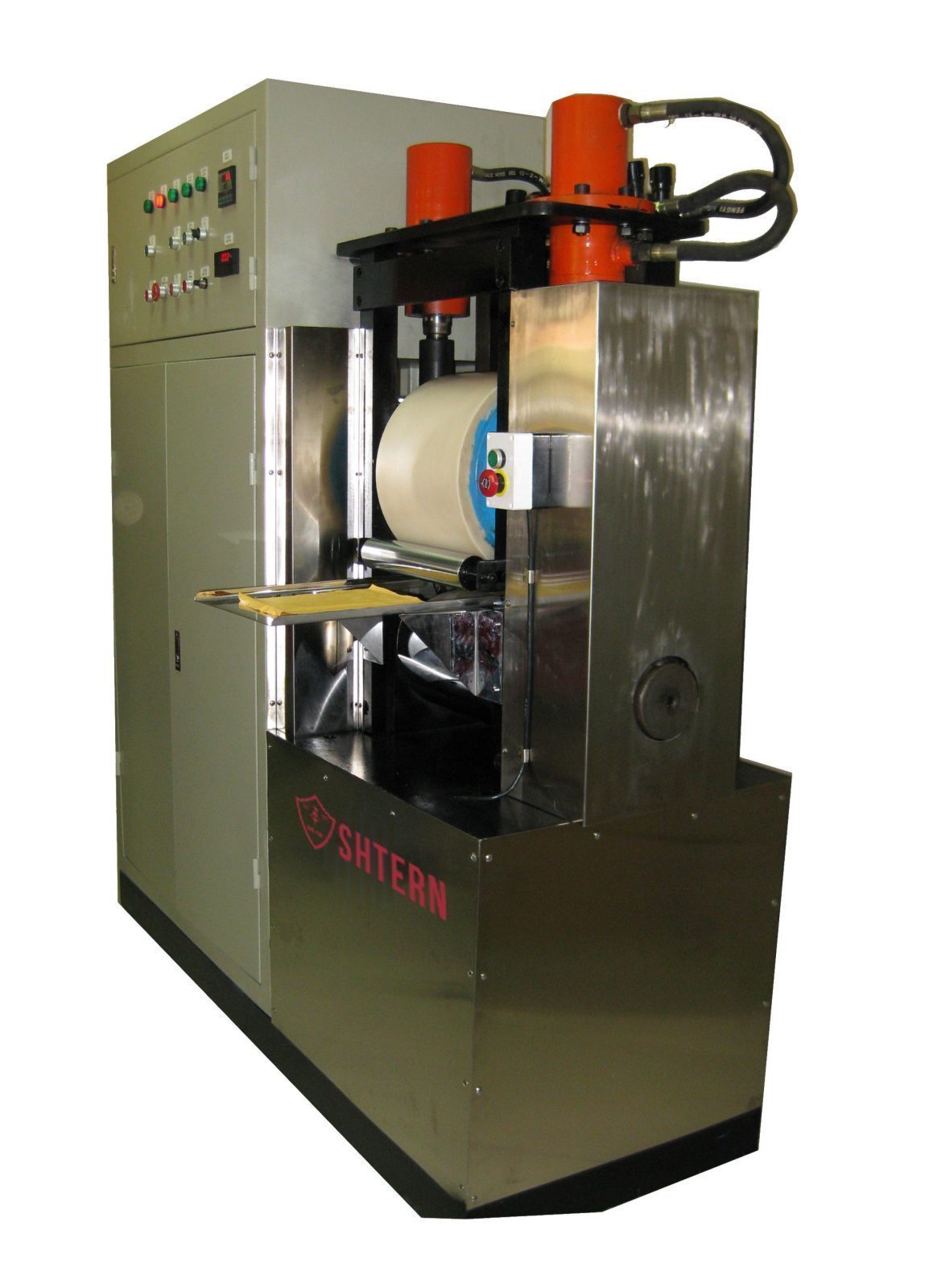

Лабораторный каландр SA500T Lab Calender
Лабораторный каландр SA500T Lab Calender
54,744.00€
Лабораторный каландр предназначен для каландрового испытания покрытий нетканных материалов, хлопчатобумажных, шерстяных тканей, тканей из синтетических волокон, холстовых и смешанных тканей. Кроме того, лабораторный каландр может применяться для проверки тактильных свойств образцов.
Лабораторный каландр SA500T Lab Calender предназначен для каландрового испытания покрытий нетканных материалов, хлопчатобумажных, шерстяных тканей, тканей из синтетических волокон, холстовых и смешанных тканей. Кроме того, лабораторный каландр может применяться для проверки тактильных свойств образцов.
Перед началом массового производства и крашения тканей, во избежание расхода красителей при ошибках в процессе производства, обычно производятся некоторые лабораторные исследования для проверки верности параметров технологического процесса для подготовки к полномасштабному производству.
В лабораторном каландре применена сложная механическая система и точная автоматическая система управления для воссоздания настоящих производственных условий при массовом производстве, обеспечивая соответствие результатов и точное совпадение результатов обработки исследуемой продукции и продукции массового производства.
Конструкция
Прибор состоит из силовой рамы, валов каландра, деталей привода, гидравлической системы, компонентов электронной системы управления и др. Валы каландра являются основной деталью прибора и имеют сложную конструкцию. Система каландров состоит из подогреваемого жесткого вала и мягкого вала.
1 Жесткий вал каландра является подогреваемым валом с зеркальной поверхностью. Вал является пустотелым и подогревается электрическим масляным нагревателем. Мощность ТЭНа составляет 3 кВт, температура может быть установлена. Шероховатость полированной и хромированной поверхности вала не превышает 0,2 мкм.
2 Мягкий вал каландра состоит из пустотелого стального вала и нейлонового покрытия.
3 Привод состоит из двигателя с частотным преобразователем, циклоидального редуктора, цепи, звездочек и др.
4 Гидравлическая система состоит из гидравлического компрессора, регулятора сброса давления, электрического манометра и др.
5 Система регулирования температуры состоит из датчика температуры, установленного на поверхности вала и регулятора температуры.
Технические характеристики
| № узла | Название узла | Характеристики |
| 1 | Вал каландра | 2 |
| 2 | Скорость вращения | 5-10 м/мин |
| 3 | Рабочая ширина: | 300 мм |
| 4 | Режим прижима | Гидравлический |
| 5 | Диаметр гидравлического цилиндра | 100 мм |
| 6 | Давление | 5Т/10Т |
| 7 | Давление гидравлической системы | 7 МПа |
| 8 | Диаметр мягкого вала каландра | 360 мм |
| 9 | Диаметр твердого вала каландра | 250 мм |
| 10 | Тип нагревателя | Электрический |
| 11 | Мощность электродвигателя | 1,5 кВт |
| 12 | Мощность нагревателя | 4,5 кВт |
| 13 | Температура твердого вала каландра | макс 200˚С |
| 14 | Температура мягкого вала каландера | макс 80˚С |
| 15 | Параметры электропитания: | 380 в/50 Гц/8,5 кВт |
| 16 | Габариты | 1750x750x1900 мм |
- Размеры: 1750 х 750 х 1990мм
- Электропитание: 380V 50Hz
- Вес: 950кг
