Обзор прибора для определения прочности ткани на разрыв по методу Эльмендорфа
by
Что такое Elmendorf Tear Tester
Elmendorf Tear Tester предназначен для проверки ткани на прочность (силу) разрыва маятниковым методом. Определение прочности на разрыв маятниковым методом также известен как «маятник» или «тестер прочности на разрыв малой массы».
Существуют варианты электронного и ручного измерителя прочности на разрыв.
Elmendorf Tear Tester широко используется в лабораториях для проверки на отрыв для проверки долговечности продуктов с пропитками, такие как смола, добавки или окраска ткани, пряжа с уменьшением деформационной способности и с увеличенной прочностью на разрыв, текстильные материалы после финишной обработки. Многие промышленные ткани также рассматривают прочность на разрыв как один из важных элементов контроля качества продукции. Разрывное свойство ткани очень важно для долговечности ткани.
Сегодня мы расскажем вам, как проводить испытания на Elmendorf Tear Tester.
- Испытательное оборудование
1.1 SA033B ELMENDORF TESTER (с нагрузкой до 128 Ньютонов)
1.2 Резак или ножницы для образцов

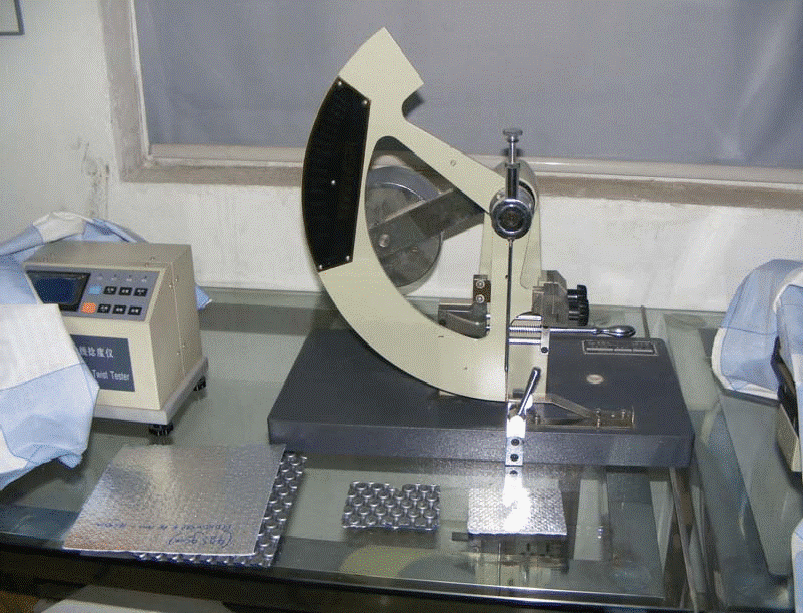

Рисунок 1. Тестер по методу Эльмендорфа
- Приготовление образцов и испытание
2.1 Ознакомиться со стандартом ГОСТ 13525.3-97
2.2 Приготовить образцы (см рисунок)

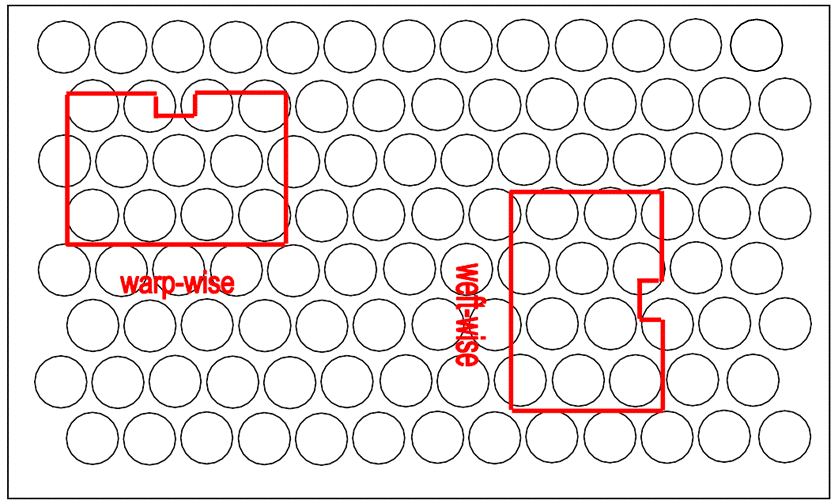

Рисунок 2. Размер образца.
SA033B поставляется в комплекте с шаблоном для вырезания образца. Шаблон изготовлен из нержавеющей стали.
Рисунок 3. Шаблон для вырезания образца.
Получив от клиента образцы, мы обнаружили два типа пластиковых листов. Один маркированный SUNCAP 500, другой маркированный ECONOWRAP + PE FOIL.

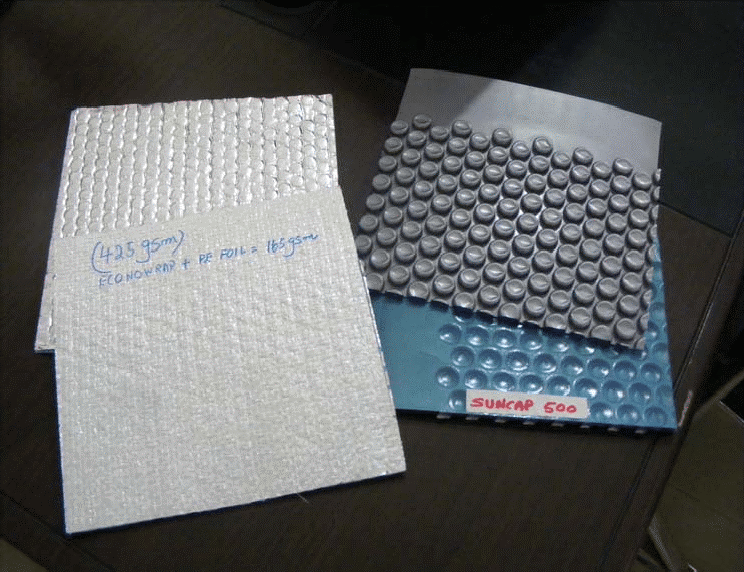

Рисунок 4. Образцы
В соответствии со стандартом и размером выборки, которую отправили нам, мы взяли 5 образцов из SUNCAP 500 (2 основы, 3 утка), 6 образцов из ECONOWRAP + PE FOIL (2 основы, 4 утка).
2.3 Процедура испытания
Рисунок 5. Испытательная установка с установленным образцом
Рисунок 6. Разрыв образца
- Результаты испытания
3.1 Для материала SUNCAP 500
Рисунок 7. Образцы после испытаний
№ | Усилие разрушения (Н) | Характер разрушения | Направления разрыва |
1. | 66.5 | нормальный | По основе |
2. | 51.5 | нормальный | По утку |
3. | 56 | нормальный | По утку |
4. | 56 | нормальный | По основе |
5. | 50.5 | нормальный | По утку |
3.2 Для материала ECONOWRAP + PE FOIL
№ | Усилие разрушения (Н) | Характер разрушения | SAMPLING DIRECTION |
1. | 66.5 | нормальный | По основе |
2. | 58 | нормальный | По основе |
3. | 100 | нормальный | По утку |
4. | 67 | нормальный | По утку |
5. | 73 | нормальный | По утку |
6. | 110 | нормальный | По утку |
- Вывод
4.1 Согласно стандарту все образцы должны быть предварительно выдержаны в камере кондиционирования. При этом испытания проводятся при нормальных климатических условиях сразу после извлечения из камеры кондиционирования.
4.2 Для образцов suncap 500 нет сильных различий результатов испытаний между направлениями испытаний по утку или основе. Но для образца econowrap + pe foil, усилие на разрыв по утку больше, чем по основе.
4.4 По результатам испытаний выяснилось, что прибор sa033b полностью соответствует стандартам и требованиям для испытания вашей продукции.
