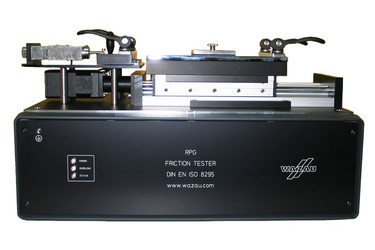

Прибор для определения коэффициента трения RPG

Прибор для определения коэффициента трения RPG.

Определение коэффициента трения пластиковых пленок и листов.

Принцип действия: Устройство используется для испытания свойств трения двух материалов, которые перемещаются относительно друг друга. Испытание может проводиться в соответствии с требованиями стандартной методики DIN EN ISO 8295 (Пластмассы. Пленка и листы. Определение коэффициентов трения) и в основном применяется для контроля качества. В ходе проведения испытания, нижний образец фиксируется к измерительному скользящему блоку. При испытании трения о металл, к скользящему блоку крепится металлическая пластина. Удерживающий механизм, присоединенный к динамометру при помощи пружины, удерживает верхний образец. Груз, устанавливаемый согласно требованиям соответствующей методики, обеспечивает прижим трущихся материалов. В ходе проведения испытания измерительный скользящий блок перемещается, преодолевая сопротивление трения, с заданной скоростью проскальзывания (100 мм/мин), а динамометр регистрирует образующуюся силу трения. Расстояние проведения испытания составляет около 60 мм.

Перед проведением испытания, скорость проскальзывания устанавливается при помощи программного обеспечения. Диапазон скорости проскальзывания 5…300 мм/мин Прибор для определения коэффициента трения оснащен датчиком силы трения с диапазоном измерения до 20 Н, подключаемым к персональному компьютеру через операционный усилитель и USB-порт. Программное обеспечение работает с измерительным USB-модулем с 14-битным разрешением. Измерительный скользящий блок оснащен нагревательной панелью, прикрепленной к нижней стороне. Температуры измерительного скользящего блока может быть повышена вплоть до 80°C.

Питание контроллера прибора осуществляется при помощи кабеля питания стандарта IEC-320, подключаемого к сети электропитания ~100…230 В, 50 Гц.

Состав прибора:

• Испытательный прибор с измерительным скользящим блоком и лентопротяжным механизмом (расстояние проведения испытания составляет около 60 мм).
• Блок питания и усилитель с проволочным датчиком.
• Датчик силы трения с диапазоном измерения до 20 Н. Добавочный груз 200 г.
• Многофункциональный USB-модуль для сбора данных с разрешением 14 бит.
• Программное обеспечение Friction Tester на базе LabVIEW, работающее на ПК под управлением Windows Windows 7/Vista/XP.
• Ноутбук

Дополнительное оснащение (опционально):

• Измерительный скользящий блок с нагреваемой панелью (до 80°C).
