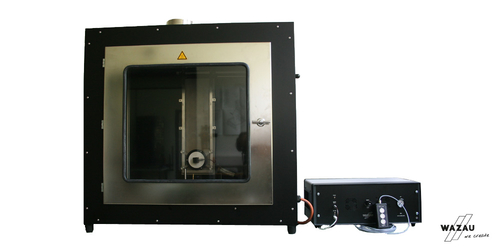

Камера горения для занавесок BVG DIN EN 13772

Камера горения для занавесок BVG DIN EN 13772.

Определение характеристик процесса горения занавесок и портьер состоит в измерении скорости пламени, распространяющегося от вертикально помещенных образцов при большом источнике воспламенения

Принцип действия: Прибор позволяет проводить испытания текстиля и изделий из него, оценивая характеристики процесса горения и распространения пламени на вертикально размещенных образцах.

Конструкция прибора состоит из камеры горения, горелки с пневматическим управлением, регулировкой по высоте и по углу наклона (более трех возможных положений), механизма перемещения горелки, источника лучистого тепла, калориметра и механизма для закрепления образцов. Управление температурой источника лучистого тепла, перемещение горелки и щитка, сбор и обработка результатов проводятся при помощи специального программного обеспечения. Параметры проведения испытаний могут задаваться упрощенным способом, например: Тепловой поток заданной плотности направляется сквозь неподвижную пластину в нижней части подложки вертикально расположенного образца. Через 30 с пламя небольшой горелки (см. DIN EN ISO 6941) в течение 10 с направляется на небольшой участок хлопчатобумажной ткани, закрепленной вокруг края образца. Возможное распространение пламени измеряется путем измерения времени прохождения фронта пламени через контрольные отметки на образце.

Состав прибора:

• Камера горения
• Основной блок
• Держатель образца, соответствующий требованиям стандартной методики DIN EN ISO 6941
  Электрический источник лучистого тепла
• Щиток, Горелка, Решетка
• Калориметр, соответствующий требованиям стандартной методики DIN EN 367
• Устройство для измерения скорости воздушного потока
• Клапан тонкой регулировки горелки
• Контроллер с блоком питания, преобразователь сигналов, горелка и пневматические клапаны, источник питания для электрического источника лучистого тепла
• Пневматический цилиндр для перемещения горелки и щитка
• Программное обеспечение BVG DIN EN 13772 на базе LabVIEW, работающее на ПК под управлением Windows 7/Vista/XP
• Многофункциональный USB-модуль для сбора данных с разрешением 14 бит.
• Ноутбук

Технические характеристики

• Напряжение: ~230 В 50/60 Гц
• Потребляемая мощность: около 500 В∙А
• Требования к источнику сжатого воздуха: давление 6-8 бар
• Масса прибора: около 50 кг
