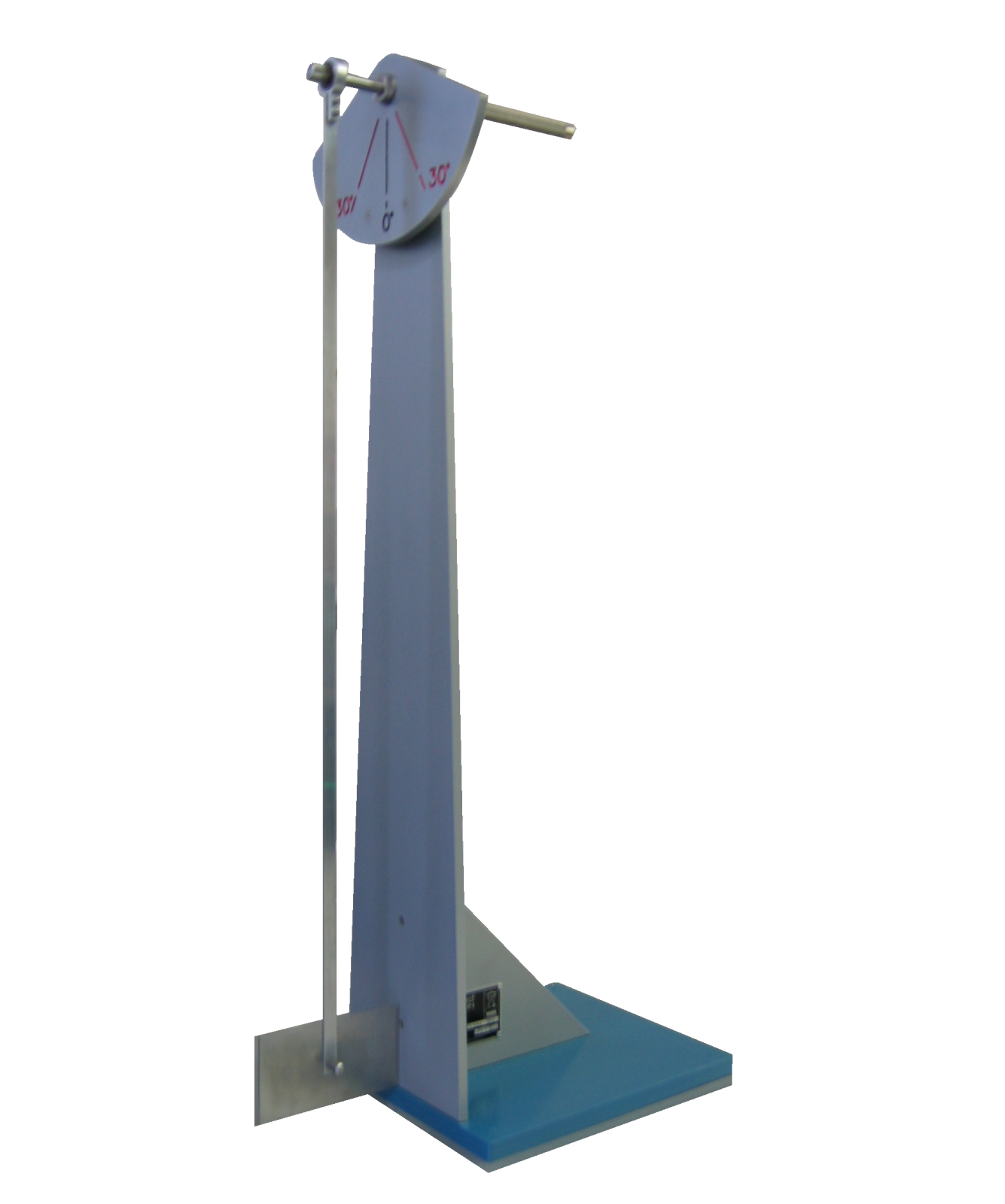

Устройство для определения ветроустойчивости газовых горелок

Устройство для определения ветроустойчивости газовых горелок (п. 7.2.12 ГОСТ Р 50696-94).

Устройство предназначено для проведения испытаний на устойчивость пламени горелок к воздействию потока воздуха.

Устойчивость пламени к воздействию потока воздуха проверяют на предельном газе для отрыва пламени при минимальном давлении. Краны горелок устанавливают в положение «малое пламя».

Принцип теста:

Испытательное устройство устанавливают таким образом, чтобы шайба маятника в состоянии покоя находилась под серединой горелки, а между нижним краем маятника и поверхностью решетки было расстояние 25 мм.

Из начального положения (30° от вертикали) маятник выполняет каждый раз одно движение вперед и одно движение назад с интервалами 10 с. Испытание проводят с каждой горелкой стола.

Технические характеристики:

• Размеры: 460 х 300 х 1060мм
• Вес: 13,2кг
