Прибор для определения контактной теплопередачи ST702NN

Прибор для определения контактной теплопередачи ST702NN

Прибор для определения контактной теплопередачи ST702NN соответствует требованиям стандартных методик ISO 12127-1 и EN 702.

Сфера применения: Испытательный прибор ST702NN предназначен для проведения испытаний согласно требованиям методики EN702 для определения контактной теплопередачи через защитную одежду или составляющие ее материалы.

Испытуемый образец размещают на поверхности калориметра и с постоянной скоростью поднимают к нагревательному цилиндру. За начальную температуру калориметра принимается температура, измеряемая при зазоре между нагревательным цилиндром и калориметром составляет 10 мм. После этого подъем продолжается вплоть до контакта калориметра с образцом о нагревательный элемент.

Площадь контакта, теплоемкость и геометрия всех деталей прибора и образцов определяются требованиями стандартной методики EN-702, требуемая усилие при контакте обеспечивается заданным весом нагревательного цилиндра, приподнимаемого приводом в момент контакта.

Разность температур калориметра и нагревательного цилиндра обуславливают нагрев калориметра. Важным результатом испытания является интервал времени, требуемый для повышения температуры калориметра на 10°C, зависящий от термоизолирующих свойств образца.

Технические параметры:

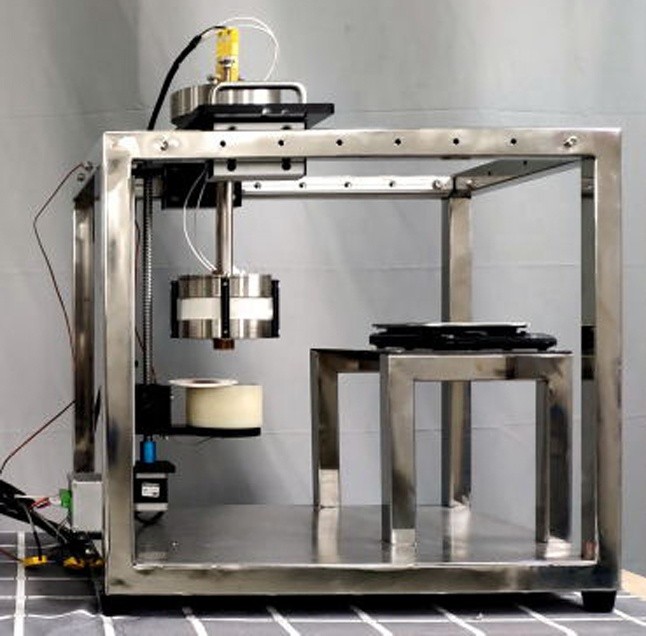

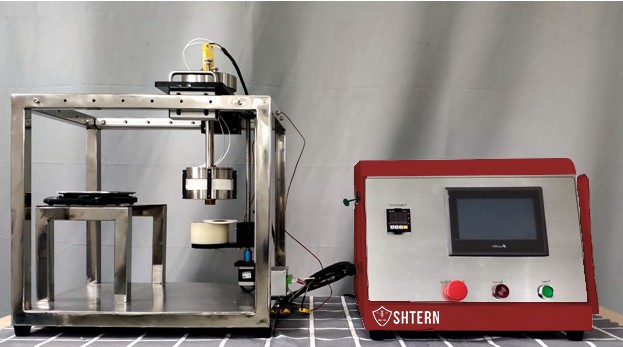

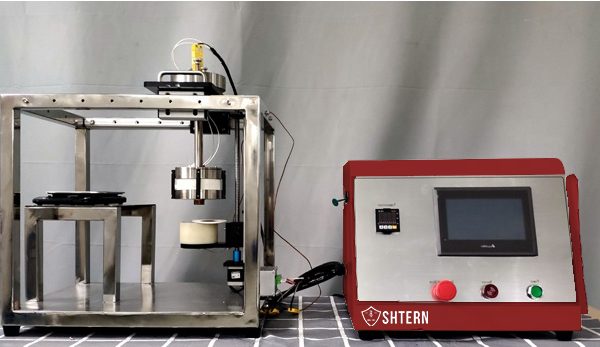

Прибор состоит из контроллера и испытательной панели.

Держатель образца автоматически поднимается и опускается со скоростью  5 мм + 0.2 мм/с.

Термопара типа K с диаметром 2 мм и точностью 0.1 ℃.

Нагревательный цилиндр изготовлен из термостойкого металла, температура во время теста может достигать более 500℃, диаметр контактной поверхности образца составляет 25,2 ± 0,05 мм.

Диапазон температуры нагреваемого тела: от комнатной температуры до 500 ℃, отображение температуры в реальном времени, платформа с нагревательным элементом может двигаться влево и вправо.

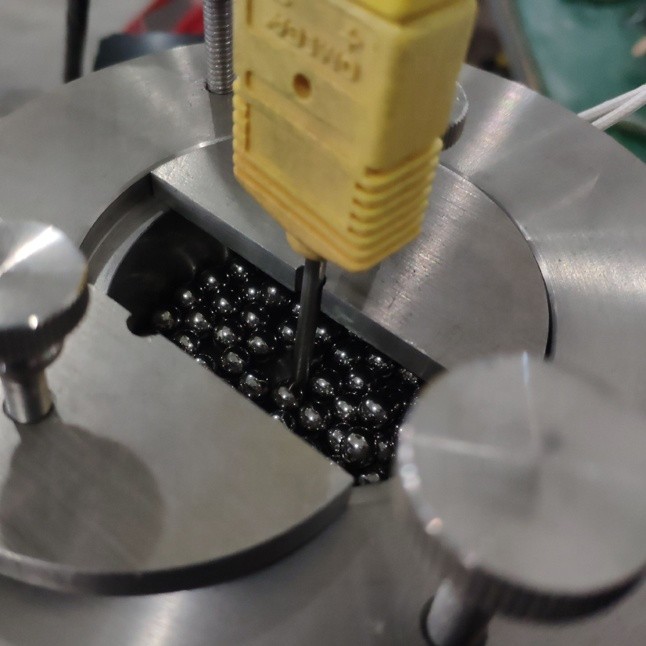

Нагрузка нагревательного цилиндра составляет 49 Н. Вес регулируется.

Калориметр автоматически поднимается и опускается с постоянной скоростью.

Опорная рама сделана из нейлона 66; диаметр 40 мм, высота 50 мм.

Диаметр образца: 80 мм.

ПЛК и сенсорная система управления

Система автоматически собирает данные о температуре. (Включая начальную температуру, критическое время, критическую температуру и температуру в реальном времени)

Тестовые данные рассчитываются и сохраняются автоматически; эти данные можно распечатать.

Размер испытательной панели: 650 мм x 350 мм x 650 мм

Питание: AC 220V 50/60 Гц, 800 Ватт
