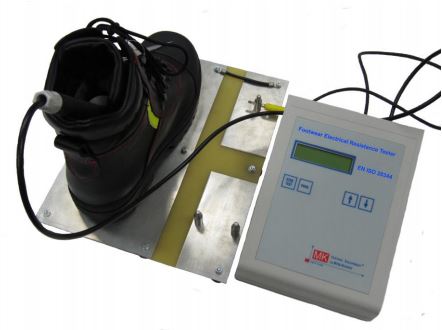

Тестер электростатического сопротивления обуви TE-03 Footwear Electrical Resistance Tester

Назначение:
Тестер электростатического сопротивления обуви предназначен для испытания электрического сопротивления обуви с защитой и другой обуви с целью определения электрических свойств и определения, является ли это проводящей или антистатической обувью.

Аппарат изготавливается в соответствии с требованиями и применяется для испытаний в соответствии со следующими стандартами:

EN ISO 20344; c. 5.10 Средства индивидуальной защиты — Методы испытаний обуви — Определение электрического сопротивления

Описание устройства:

Устройство состоит из прибора измерения электрического сопротивления (Омметр) с диапазоном от 105 Ом до 1014 Ом, внутреннего электрода и пластины внешнего электрода, который также включает в себя устройство для измерения сопротивления проводящего лака.

Размеры: Омметр: (Д) 200 x (Ш) 155 x (В) 100 мм; Внешний электрод: 300 x 240 мм;

Вес: Омметр: 1 кг; Стальные шарики диаметром 5 мм: 4 кг; Электроды и кабели: 0,7 кг;

Питание: 230 В ~ 50 Гц; 25 Вт

Принцип работы:

Испытуемый образец обуви заполнен чистыми стальными шариками общей массой 4 кг (с использованием куска изоляционного материала для увеличения высоты верхней части, если необходимо) и отрегулирован на проводящую пластину наружного электрода, прикладывая напряжение (100 ± 2) V DC между пластиной наружного электрода и стальными шариками в течение 1 минуты и считывается сопротивление на омметре. Электрическое сопротивление проводящей обуви измеряется после кондиционирования в сухой атмосфере, а электрическое сопротивление антистатической обуви измеряется после кондиционирования в сухой атмосфере и затем кондиционирование во влажной атмосфере.
